閥門總類

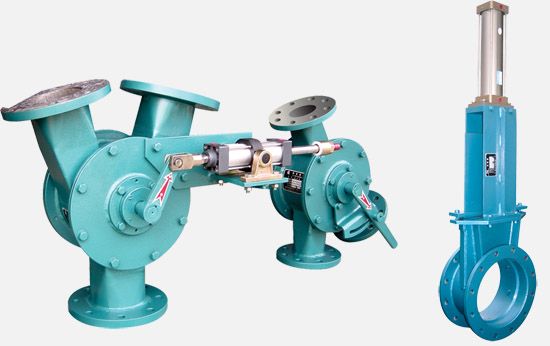

本閥門系列按結構形式可以分為插板閥、扇形閥、顎形閥和三通換向閥四類，按開閉的動力可分為手動、氣動和電動三類。
| 序 號 |
閥門種類 |
200×200
Φ200
|
300×300
Φ300
|
400×400
Φ400
|
500×500
Φ500
|
600×600
Φ600
|
700×700
Φ700
|
| 1 |
插扳閥 |
手動齒條
|
● |
● |
● |
● |
● |
|
|
手動螺旋
|
● |
● |
● |
● |
● |
|
| 氣動 |
● |
● |
● |
● |
● |
● |
| 電動 |
● |
● |
● |
● |
● |
● |
| 2 |
扇形閥 |
手動 |
● |
● |
● |
● |
○ |
|
| 氣動 |
● |
● |
● |
● |
● |
○ |
| 電動 |
● |
● |
● |
● |
● |
○ |
| 3 |
顎形閥 |
手動 |
● |
● |
● |
● |
● |
|
| 氣動 |
● |
● |
● |
● |
● |
● |
| 電動 |
● |
● |
● |
● |
● |
● |
| 4 |
正三通換向閥 |
手動 |
● |
● |
● |
● |
○ |
|
| 氣動 |
● |
● |
● |
● |
● |
● |
| 電動 |
● |
● |
● |
● |
● |
● |
| 序 號 |
閥門種類 |
Φ50 |
Φ80 |
Φ100 |
Φ125 |
Φ150 |
Φ200 |
Φ300 |
Φ200 |
| 5 |
換向閥 |
手動 |
● |
● |
○ |
● |
● |
○ |
○ |
|
| 氣動 |
○ |
● |
○ |
● |
● |
○ |
○ |
● |
| 電動 |
○ |
● |
○ |
● |
● |
○ |
● |
● |
注：“●”表示產品已生產，“○”表示產品待生產。
閥門的適用范圍
●適用于堆積比重≤2的礦石、煤、焦炭、灰渣、化工產品等粉狀、粒狀物料。用于強腐蝕性物料時，需要更換閥門的材質。電控閥用于防爆場所時需要更換成防爆型電動推桿。
●對于三通換向閥，可用于換向分流流程，且允許在有料流通過時換向，但不能用在料倉下做切斷料流用，也不能在閥體內充滿物料時換向。
●除三通換向閥外，其它三類閥均部分有調節物料流量功能。
●電動和氣動三通換向閥可以通過改變限位開關的位置做到同時向兩個方向分流。 |
