布置形式及一般要求
●基本布置形式
在曲線段內不允許設給料裝置。
給料點最好設在水平段內，也可設在傾斜段。
主要技術參數
| 基帶寬B(mm) |
500 |
650 |
800 |
1000 |
1200 |
1400(1600) |
| 擋邊高H(mm) |
80 |
120 |
160 |
80 |
120 |
160 |
120 |
160 |
200 |
160 |
200 |
240 |
200
|
240 |
300 |
240
|
300 |
400 |
|
橫隔板高
h(mm)
|
75 |
110
|
150 |
75 |
110
|
150 |
110
|
150 |
180 |
150
|
180 |
220 |
180
|
220 |
280 |
220
|
280 |
360 |
| 帶速V(m/s) |
0.8 1.0 1.25 1.6 2.0 2.5 3.15 4.0 |
| 傳動滾筒直徑D(mm) |
400、500 |
400、500、630 |
500、630、800 |
630、800、1000 |
630、800、1000、1250 |
800、1000、1250、1400 |
|
改向滾筒直徑
(mm)
|
400 |
400、500 |
400、500、630 |
500、630、800 |
500、630、800、1000 |
630、800、1000、1250 |
| 托輥直徑 |
Φ89 |
Φ108 |
| 公稱傾角 |
0-30° 30° 40° 45° 50° 55° 60° 65° 70° 75° 80° 85° 90° |
| 允許傾角 |
0-90°內任意角度 |
| 傳動裝置 |
I型 |
電動滾筒(帶逆止器) |
| 功效KW |
1.5-7.5 |
1.5-11 |
1.5-37 |
1.5-90 |
1.5-110 |
| Ⅱ型 |
Y系列電動機+三角膠帶+軸裝式減速器(帶逆止器)+傳動滾筒 |
| 功效KW |
3-11 |
3-15 |
3-22 |
| Ⅲ型 |
電動機+聯軸器+減速器+傳動滾筒(配逆止器)(按單電機驅動計) |
| 功效KW |
1.5-30 |
1.5-55 |
2.2-90 |
4-110 |
5.5-185 |
產品的名稱、型號、規格標記
名稱：本系列產品名稱為波狀擋邊帶式輸送機。
型號：本系列型號標記為DJ。
其中：D-帶式輸送機；J-大傾角。

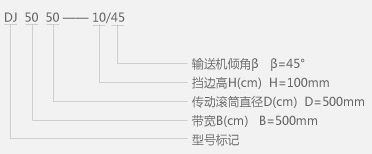

產品的規格標記示例：
|
